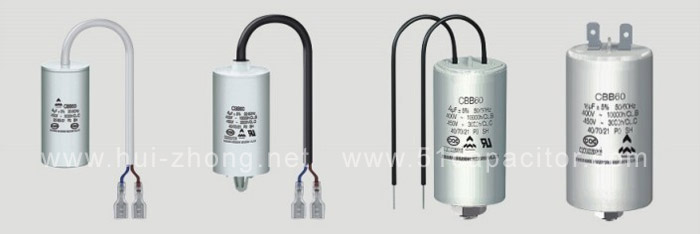

產品型號:CBB60系列(應用:泵,割草機,吊扇等) | |
結構 | |
電介質 | 雙向可拉伸聚丙烯薄膜 |
電極 | 金屬化鍍層(Zn/AL) |
灌封 | 塑殼,塑蓋 |
浸漬料 | 環氧 |

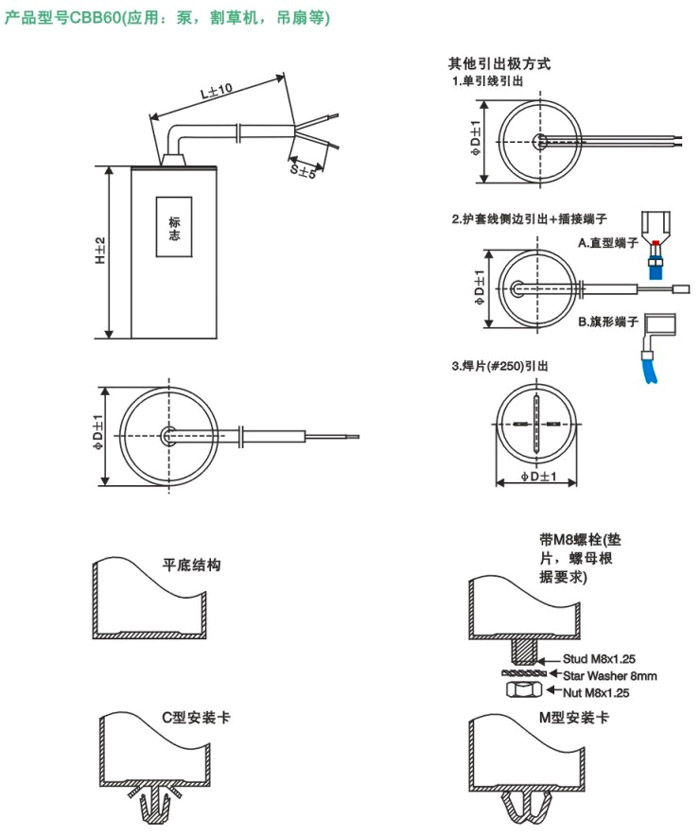

連接端子 | 護套線+插接端子(6.3x0.8或4.8x0.8,外套絕緣護套)或#250焊片引出 |
安裝方式 | 平底或者M8螺栓(最大扭矩5Nm) |
尺寸范圍 | Φ26…60mm,H60…120mm |
技術規格 | |
額定容量CR | 單體1μf,2μf……130μf |
額定電壓VR | 200Vac……500VAC |
額定頻率fR | 50/60Hz |
容量偏差 | ±5%,其它偏差范圍可根據要求生產 |
安全等級 | P0 (IEC60252-1) |
最大允許值 | |
最大允許電壓 | 1.1·VR (VR =額定電壓) |
最大允許電流 | 1.3·lR (lR =額定電流) |
測試數據 | |
端子間交流耐壓VTT | 2.0·VR2s |
極殼間耐壓 | 3000VAc,2s |
絕緣電阻Rlns或時間常數T(20℃,濕度≤65%) | ≥10,000s |
損耗tan 6(20℃) | ≤1.5 x 10-3(1000Hz) |
dV/dt(max) | 10V/us |
氣候數據(IEC60068-1) | |
溫度氛圍Tmin/T max | -25/+85(℃), -25/+70(℃) |
測試周期(濕熱實驗) | 21天 |
特性 | |

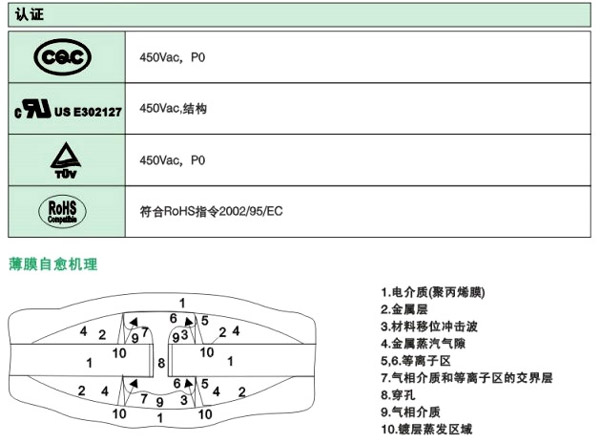

性能特性 | 采用特殊蒸鍍的金屬化膜,提高自愈性能,極大程度地降低電容運行過程中的發熱量,從而提高產品壽命。 |
